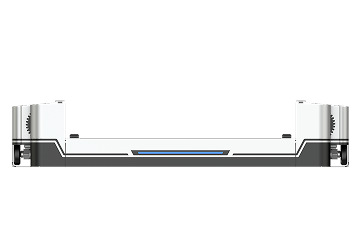

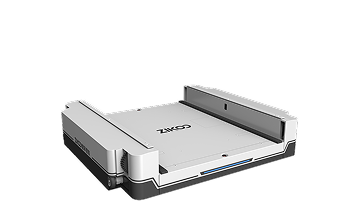

H-bot 수직 2-Way 셔틀
- 표준형
- 미국형
- 일본형
- 대형 팔레트중량형

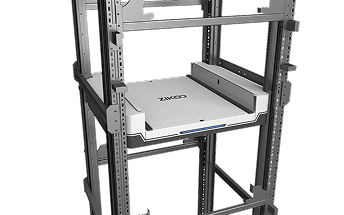

H-bot은 "Pallet to Person" 방식의 고밀도 보관 및 피킹을 위한 지능형 창고 로봇으로, 수직 리프트, 유연한 레이아웃, 빠른 운송 등의 장점을 갖고 있습니다. 또한, R-bot 4-Way 셔틀과 완벽하게 연계되어 6-Way 이동이 가능하며, 기존의 엘리베이터 및 컨베이어 라인을 대체하여 공간 활용도를 극대화하고 비용을 절감하는 업그레이드된 제품입니다.
- - 적격하중 : 1,800kg
- - 적용 가능 온도 : -25℃~45℃
- - 최대 상승 속도 : 1m/s
- - 정밀한 위치 제어 : ±1mm
01기술 혁신
01
세련된 설계
플랫폼 및 모듈형 설계를 적용하여 높은 신뢰성 확보
02
환경 적응성
-25℃~45℃의 온도 환경을 지원하며 다양한 팔레트 크기에 대응
03
초고속 성능
- - 무부하 속도 1m/s, 풀로드 속도 0.3m/s
- - 무부하 가속도 2m/s², 풀로드 가속도 0.3m/s²
04
공간 활용 극대화
단 1개의 화물 공간만 차지하여 공간 활용도 향상
05
정확한 위치 제어
랙 & 피니언 구동 방식1) 적용, ±1mm 정밀도 보장
06
유연한 배치
창고 내부 및 외부 어디서든 유연한 배치 가능
07
안전 보호 기능
다중 보호 시스템, 전기 인터록, 과주행 감지 기능 포함
08
신속한 납품
표준 제품 설치 즉시 사용 가능, 리드 타임 단축
1) 랙 & 피니언 구동방식은 기계적인 구동 방식 중 하나로, 직선 운동을 위해 사용하는 시스템으로 랙(gear rack)과 피니언(gear pinion)을 조합하여 직선 운동을 생성합니다.
이 방식은 고속 회전과 직선 이동을 효율적으로 결합할 수 있어 빠르고 정확한 운동을 제공합니다. 단순한 구조, 내구성, 구동력 및 안정성 등의 장점을 지닙니다.
02제품 가치
- 새로운 솔루션
- 4-Way 셔틀과 결합하여 완전히 새로운 6-Way 셔틀 시스템 구현
- 새로운 시나리오
- 고밀도 보관 및 피킹-보관 통합 환경에 적합
- 새로운 형태
- 엘리베이터를 대체하며 전기적 디버깅이 필요 없고 안전하고 신뢰성 높은 시스템
- 새로운 지능
- 소프트웨어 기반 하드웨어 제어로 원격 운영 가능
수직 2-Way 셔틀 VS 엘리베이터
- 장점 1
- 표준화된 제품 설계로 납기 기간을 80% 이상 단축하며, 배송 비용이 크게 절감됨
- 장점 2
- 랙 기둥 구조를 활용한 프레임 설계로, 엘리베이터 대비 제품 비용이 30% 이상 저렴함
- 장점 3
- 단 하나의 팔레트 공간만 차지하여 공간 점유를 80% 이상 절감
- 장점 4
- 창고 내부 및 외부 어디에나 배치 가능하여 더욱 유연한 레이아웃 구성 가능
H-bot 수직 2-Way 셔틀 기술 사양
| 유형 | 항목 | 단위 | 표준형 | 미국형 | 일본형 | 대형 팔레트형 |
|---|---|---|---|---|---|---|
| 파라미터 | 모델 | - | H1800B | H1800A | H1800J | Customization |
| 무게 | Kg | 345 | 325 | 335 | Customization | |
| 본체 크기 | mm | L1300*W1464*H288 | L1300*W1332*H288 | L1300*W1392*H288 | Customization | |
| 정격 하중 | Kg | 1800 | 1800 | 1800 | Customization | |
| 적용 팔레트 크기 | mm | 1200*800~1200 | 1016*1219 | 1100*1100 | Customization | |
| 적용 온도 | ℃ | -25~45℃ | -25~45℃ | -25~45℃ | Customization | |
| 성능지표 | 위치 정확도 | mm | ±1 | ±1 | ±1 | Customization |
| 무부하/풀로드 속도 | m/s | 1/0.3 | 1/0.3 | 1/0.3 | Customization | |
| 가속도 | m/s² | 2/0.3 | 2/0.3 | 2/0.3 | Customization | |
| 기타 | 전력 | KW | 16 | 16 | 16 | Customization |
| 제어 모드 | - | Servo | Servo | Servo | Customization | |
| 전송 모드 | - | Rack and pinion | Rack and pinion | Rack and pinion | Customization | |
| 제품 인증 | CE | CE | CE | Customization |
