랙간 주행 통로 공간 절약을 통한 고밀도 보관 시스템

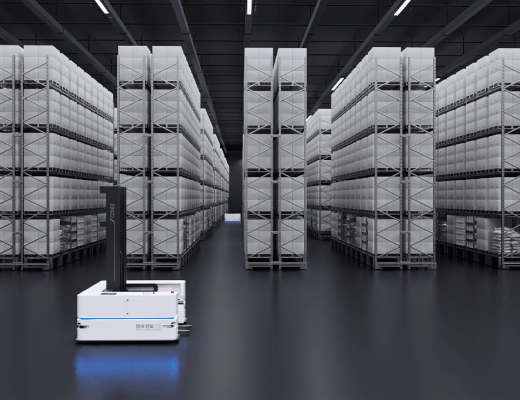

U-BOT 전방향 자율 주행 스태커 로봇
-
PDF 다운로드
U-bot 전방향 자율 주행 스태커 로봇을 이용하여 전체 팔레트를 창고로 입출고할 수 있으며, 피스 단위로 입출고 작업도 가능합니다. 다른 균형추 방식의 스태킹 AGV1)와 비교할 때 종합 효율성이 30% 향상됩니다. 매우 좁은 통로에서 이동할 수 있으며, 설치가 용이하고 빠른 납기를 자랑합니다. 기존 수동 지게차 창고의 개조를 통해 보관 밀도를 향상시키고자 하는 고객에게 최적의 선택입니다.
1) 균형추 방식 스태킹 AGV(Automatic Guided Vehicle) "균형추 방식"은 AGV가 무게 중심을 조정하기 위해 추가적인 균형추를 사용하는 방식으로, 물체를 안정적으로 운반하고 쌓을 수 있도록 도와줍니다. 이 방식은 특히 고중량이나 불균형한 물체를 다룰 때 유용하며, AGV가 자율적으로 이동하면서도 안전하고 효율적으로 작업을 수행할 수 있도록 합니다.
01U-BOT 보관 시스템의 장점
- U-bot 보관 시스템은 U-bot 4방향 스태커 로봇을 사용하여 팔레트 입출고와 피스 피킹 작업을 지원합니다.
- 2.1m의 좁은 통로와 0 ~ 8m의 높이로 공간 활용을 극대화하며, PTP 스마트 창고 소프트웨어와 결합하여 재고 관리 효율성과 입출고 흐름을 개선합니다. 이는 높은 인력 효율성과 빠른 ROI를 보장하는 보관 및 피킹 솔루션입니다.

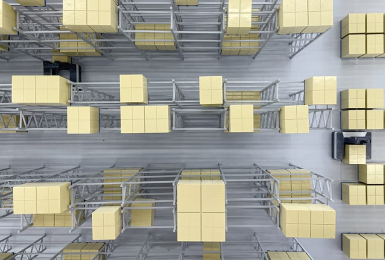

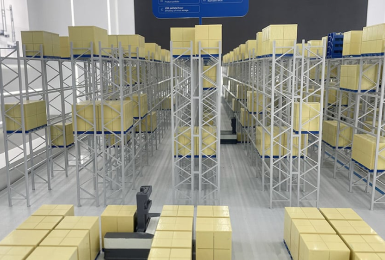

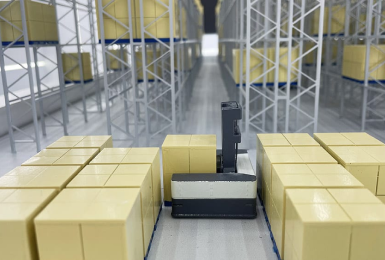

- 초고밀도 저장
-

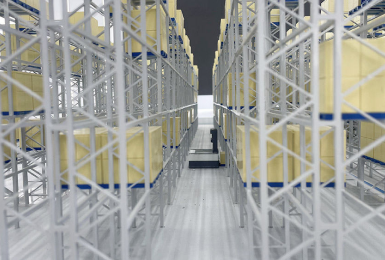

- - 2.1m의 좁은 통로로 횡적 공간 활용 극대화
- - 0 ~ 8m 높이로 종적 공간 활용 극대화
- - 다양한 컨테이너 혼합 사용 가능
- 초고효율 운영
-
- - 고객 요구에 따라 언팩킹 없이 입고 가능
- - 빠른 이동 속도 및 포크 확장 속도
- - 작은 회전 반경으로 높은 회전 효율
- 빠른 ROI
- 1~ 2년
- 쉬운 배치 및 빠른 납기
- 전통적인 수동 지게차 창고 개조, 랙 교체 불필요
- 유연한 배치
-
- - 고객의 요구에 따라 로봇 수의 유연한 증감 가능
- - 단계별 창고 운영 계획 및 구현, 생산 중단 없이 업그레이드
- - 환경 변화에 적응 가능한 다양한 내비게이션 방법 지원
입고 프로세스
- STEP 01
-
입고된 상품을 수작업으로
파악하고 팔레트를
통합합니다.
- STEP 02
-
PDA가 입고 저장을 진행하고,
WMS 시스템은 상품에 맞는
저장 위치를 할당한 후, U-bot
스케줄링 시스템 RCS와
연결하여 입고 작업을
생성합니다.
- STEP 03
-
U-bot 스케줄링 시스템 RCS는
유휴 상태인 U-bot을 할당하여
입고 위치로 이동시킵니다.
- STEP 04
-
U-bot이 입고 상품을
지정된 위치로 이동합니다.
- STEP 05
-
작업 완료 후, WMS 시스템은
보관 위치 정보를 업데이트하고,
U-bot은 충전 위치로 이동
하거나 다음 작업을 기다립니다.
출고 프로세스
- STEP 01
-
WMS 시스템은 출고 주문
정보를 기반으로 출고 작업을
생성합니다.
- STEP 02
-
U-bot 스케줄링 시스템 RCS는
유휴 상태인 U-bot을 출고 상품의
저장 위치로 이동시킵니다.
- STEP 03
-
U-bot은 출고 상품을 출고
캐시 위치에 배치하고 작업을
완료한 후, 정보를 전송합니다.
WMS 시스템은 보관 공간
정보를 업데이트합니다.
- STEP 04
-
U-bot은 충전 위치로 이동하거나
다음 작업을 기다립니다.
02특징 및 장점
01
다양한 간트리 높이 지원
창고 높이에 맞는 선택 가능한 간트리 높이(4.5m/6m/8m) 제공합니다.
02
3D 깊이 구성
3D 카메라를 이용해 팔레트 위치를 지능적으로 인식하고 자동으로 편차를 수정합니다.
03
지능형 충전 스테이션
충전 상태를 실시간으로 모니터링하고 안전 보호 기능을 제공합니다.
04
다양한 컨테이너
다양한 크기의 컨테이너와 통합 가능하여 대형에서 소형까지 다양한 크기의 팔레트 보관을 지원합니다.
05

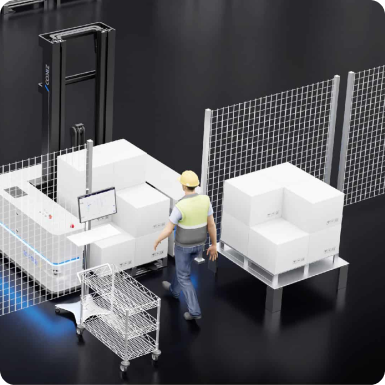

다기능 작업대
다기능 작업대와 호환되어 효율적인 피스 픽킹이 가능하며, 전체 팔레트 처리도 지원합니다. 또한, 창고 출입과 도킹 플랫폼과의 원활한 통합을 통해 하역 작업을 지원합니다.
03데이터 시물레이션 예시
- 창고 크기
- L60m x W20m x H10m
- 제품 포트폴리오
- U-bot*2
- 저장 위치
- 1680
- 적용 가능한 SKU
- ≤1680
- 입출고 효율성
- ≥50 팔레트/시간
- 투자 금액
- USD 150,000+
* 이 시나리오는 특정 크기와 저장 요구 사항을 가진 창고에서 U-bot 시스템의 용량과 효율성을 설명합니다.
04적용분야
시나리오
창고높이 (N.H.)
≤ 10m
SKU 수
상대적으로 많음
보관 밀도
상대적으로 높음
입출고 효율성
상대적으로 높음
피킹 효율성
상대적으로 높음
산업 분야
3PL
콜드체인
리테일
에너지
제조
의류
식품
전자상거래
05구성 요소

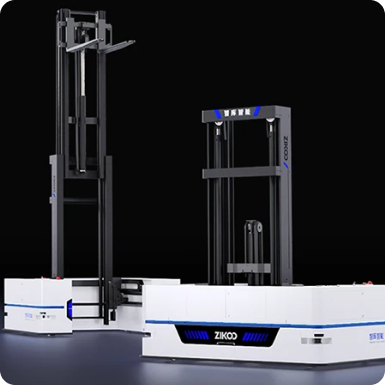

U-bot 전방향 스태커 로봇

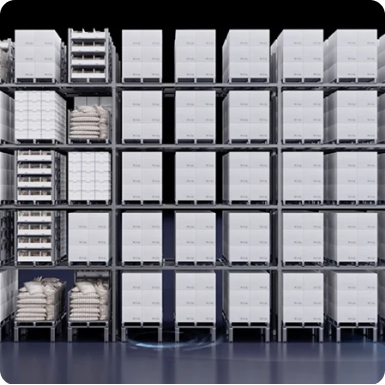

팔레트 랙
다기능 워크스테이션

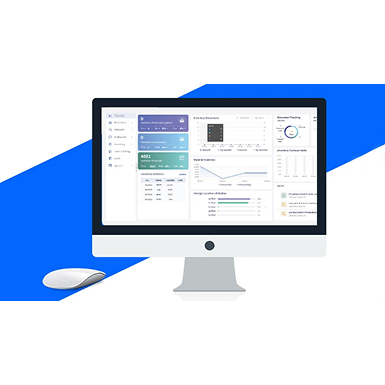

PTP 스마트 소프트웨어
