Eco Flow Series
주요 특징
부드러운 각도 전환
제품 분류를 위한 휠 각도 전환 시 갑작스러운 제동이나 기계적 힘을 가하지 않아 제품의 이동이 매끄럽고 안정적입니다.
높은 처리량
시간당 2500 - 6000개 제품의 처리가 가능한 고속 분류 시스템 입니다.
Plug & Play (간편하고 빠른설치)
Plug & Play 매커니즘으로 디버터와 디버터간의 연결, 디버터와 컨베이어와의 연결이 매우 간편하여 그 어떤 다른 제품에 비해 빠르고 쉬운 설치가 가능합니다.
간편하고 빠른 유지보수
Plug & Play 매커니즘과 함께 주요 부품이 모듈형으로 디자인되어 간편하고 빠른 유지보수성을 보장합니다.
퀵릴리즈 휠 모듈
가장 중요한 유닛인 휠 모듈은 트러블 발생 시 빠른 서비스가 가능하도록 퀵 릴리즈 (Quick Release) 원리로 디자인 되었습니다.
소프트웨어 기능 블록
PLC에 직접 통합 할 수 있는 소프트웨어 기능 블록을 제공합니다.
우수한 품질 & 가격 경쟁력
독일 기술력을 기반으로 한 우수한 품질과, 중국의 자체 법인 생산을 기반으로한 가격 경쟁력을 보장합니다.
유연성
분류 라인의 확장 및 축소, 물동량 변동 및 취급 물품의 변화에도 유연하게 대처가 가능한 제품 라인업을 가지고 있으며, 교체, 추가, 축소의 작업 또한 Play & Plug 방식으로 간편하게 이루어집니다.
퀵릴리즈 휠 모듈
50mm 확장 프레임
기술 사양
| Eco Flow | Speed Flow Compact | ||||
|---|---|---|---|---|---|
| SLD | DLD | ZZD | SLD | DLD | |
 |
 |
 |
 |
 |
|
| 속도 | 1.5m/s | 1.5m/s | 1.5m/s | 2.0m/s | 2.0m/s |
| 휠 회전속도 (최대) | -90 °~ +90°max. 0.3초 | ||||
| 기본 길이 | 200mm | 400mm | 373.2mm | 200mm | 400mm |
| 제품 높이 | 360mm | 360mm | 360mm | 227mm | 227mm |
| 폭 너비 옵션 | 400mm I 600mm I 800mm I 1000mm (50mm 확장 가능) | ||||
| 휠 각도 변환 | -90 °~ +90° | ||||
| 분류 제품 조건 |
|
크기 : min.80 x 80mm 이하동일 |
Eco Flow 사양과 동일 | ||
| 기타 공통 사양 | 휠모듈 직경: ø 180mm I PU휠 직경: ø 58mm I 휠 경도: 70 ° shore I 모터: 24V Pulse Gear Drive | ||||
| 제어 |
|
||||

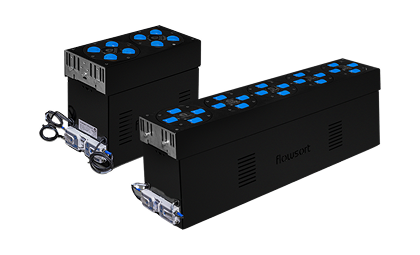

SLD : Single Line Diverter
SLD : Single Line Diverter
SLD (Single Line Diverter) : 휠유닛이 1열로 정렬되어 있는 타입
길이 : 200mm
- - 길이확장 : SLD와 DLD를 필요한 수량 만큼 연결
- - ex. 필요한 소터 길이
- * 600mm의 경우 : DLD x 1대 + SLD x 1대 연결
- * 1200mm의 경우 : DLD x 3대 연결
폭 : 400, 600, 800, 1000
- - 컨베이어 폭에 맞추어 선택
- - 각각의 제품은 최대 50mm 추가 확장 가능
컨베이어 폭에 따른 제품 라인업
- SLD 400 / SLD 600 / SLD 800 / SLD 1000
휠 유닛이 1열로 정렬된 200mm 의 일정한 길이를 기준으로 폭은 400mm 에서 1000mm 까지 200mm 단위로 4가지 종류가 있어 컨베이어 폭에 맞게 선정할 수 있으며 각각의 제품의 폭은 최대 50mm 까지 추가 확장이 가능합니다. 분류되어야 할 물품의 사이즈 및 특성에 따라 200mm 이상의 확장된 길이가 필요하면 SLD와 DLD를 자유자재로 연결하여 라인을 구성할 수 있습니다.

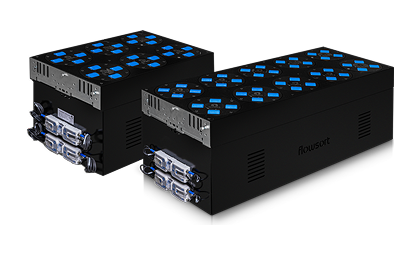

DLD : Double Line Diverter
DLD : Double Line Diverter

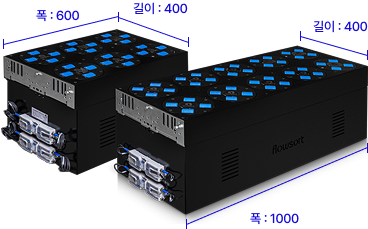

DLD (Double Line Diverter): 휠유닛이 2열로 정렬되어 있는 타입
길이 : 400mm
- - 길이확장 : SLD와 DLD를 필요한 수량 만큼 연결
- - ex. 필요한 소터 길이
- * 600mm의 경우 : DLD x 1대 + SLD x 1대 연결
- * 1200mm의 경우 : DLD x 3대 연결
폭 : 400, 600, 800, 1000
- - 컨베이어 폭에 맞추어 선택
- - 각각의 제품은 최대 50mm 추가 확장 가능
컨베이어 폭에 따른 제품 라인업
- SLD 400 / SLD 600 / SLD 800 / SLD 1000
휠 유닛이 2열로 정렬된 400mm 의 일정한 길이를 기준으로 폭은 400mm에서 1000mm 까지 200mm 단위로 4가지 종류가 있어 컨베이어 폭에 맞게 선정할 수 있으며 각각의 제품의 폭은 최대 50mm 까지 추가 확장이 가능합니다. 분류되어야 할 물품의 사이즈 및 특성에 따라 400mm 이상의 확장된 길이가 필요하면 SLD와 DLD를 자유자재로 연결하여 라인을 구성할 수 있습니다.
ZZ : Zigzag Diverter 최소 80*80mm 크기 분류 가능
ZZ : Zigzag Diverter 소형 제품 분류에 적합 (min. 80*80mm)

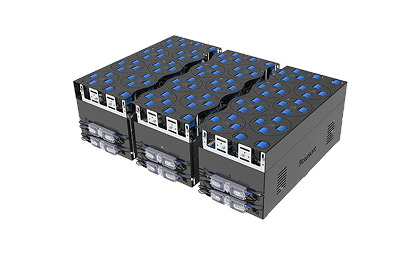

Zigzag Diverter : 휠을 지그재그로 배치한 디자인
길이 : 373.2mm
- - 길이확장 : SLD와 DLD를 필요한 수량 만큼 연결
- * 2개 연결 : 좌우 1세트 연결
- * 1추가 확장 : 미들유닛 삽입
폭 : 400, 600, 800, 1000
- - 컨베이어 폭에 맞추어 선택
- - 각각의 제품은 최대 50mm 추가 확장 가능
컨베이어 폭에 따른 제품 라인업
- ZZ 400 / ZZ 600 / ZZ 800 / ZZ 1000
소형 제품 분류를 위해 휠 유닛을 지그재그로 정렬한 제품으로 373.2mm의 일정한 길이를 기준으로 폭은 400mm에서 1000mm 까지 200mm 단위로 4가지
종류가 있어 컨베이어 폭에 맞게 선정할 수 있으며 각각의 제품의 폭은 최대 50mm 까지 추가 확장이 가능합니다.
분류되어야 할 물품의 사이즈 및 특성에 따라 기본 길이 이상의 확장된 길이가 필요하면 미들 유닛을 필요한 수량만큼 연결하여 라인을 구성할 수 있습니다.
